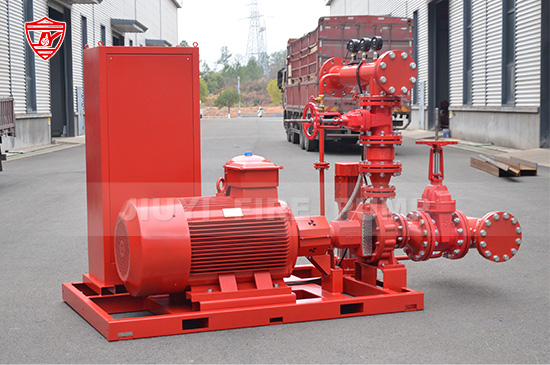

Diseñar una sala de bombas contra incendios no se trata solo de seleccionar la capacidad de bomba adecuada o cumplir con los requisitos hidráulicos. Uno de los aspectos más pasados por alto pero crítico es el drenaje. Un diseño deficiente del drenaje puede provocar inundaciones, daños a los equipos, fallas del sistema e incumplimiento de las normas.
Para los fabricantes, contratistas e ingenieros de bombas contra incendios, comprender cómo planificar adecuadamente el drenaje de la sala de bombas contra incendios es esencial para garantizar la confiabilidad y seguridad del sistema a largo plazo.
Este artículo explica los principios clave, las consideraciones de diseño y las mejores prácticas para el drenaje de la sala de bombas contra incendios, centrándose en el cumplimiento de las normas.NFPA 20, confiabilidad operativa y desafíos de proyectos del mundo real.
Las salas de bombas contra incendios están inherentemente expuestas al agua. Durante las pruebas, el mantenimiento o la operación de emergencia, es posible que se descarguen grandes volúmenes de agua. Además, las fugas de tuberías, válvulas o accesorios pueden acumularse con el tiempo.
Sin un drenaje adecuado, el agua puede crear rápidamente condiciones peligrosas.
Daño al equipo
Los motores eléctricos, los motores diésel y los paneles de control son muy sensibles al agua. Las inundaciones pueden provocar corrosión, cortocircuitos y fallas permanentes.
Pérdida de protección contra incendios
Si el sistema de bomba contra incendios deja de funcionar debido a daños por agua, todo el sistema de protección contra incendios puede fallar cuando más se necesita.
Peligros de seguridad
El agua estancada crea peligro de resbalones y aumenta el riesgo de accidentes eléctricos.
Incumplimiento
Un drenaje inadecuado puede violarNFPA 20requisitos y dar lugar a inspecciones fallidas o responsabilidades legales.
el estandarNFPA 20proporciona una guía clara sobre el drenaje de la sala de bombas contra incendios.
Según NFPA 20:
La sala de bombas contra incendios debe estar protegida contra inundaciones.
Se debe proporcionar un drenaje adecuado para todas las fuentes de descarga de agua.
El drenaje debe manejar el flujo de:
Fuga en el empaque de la bomba
válvulas de alivio
Encabezados de prueba
Descarga de agua de refrigeración (bombas diésel)
La norma enfatiza que los sistemas de drenaje deben ser confiables y capaces de manejar el peor de los casos.
Antes de diseñar un sistema de drenaje, es importante identificar todas las fuentes potenciales de agua.
Las bombas empaquetadas tradicionales requieren fugas continuas para refrigeración y lubricación. Esta fuga debe drenarse adecuadamente.
Incluso las bombas con sellos mecánicos pueden tener fugas en caso de falla o desgaste.
Las válvulas de alivio liberan agua para evitar condiciones de sobrepresión. Esto puede resultar en un flujo de agua significativo.
Durante las pruebas de rutina, se descargan grandes volúmenes de agua a través de cabezales de prueba.
Las bombas contra incendios diésel suelen descargar agua de refrigeración de forma continua durante el funcionamiento.
Pueden ocurrir fugas inesperadas debido al envejecimiento o defectos de instalación.
Comprender estas fuentes ayuda a determinar la capacidad de drenaje requerida.
Un sistema de drenaje bien diseñado debe seguir varios principios fundamentales.
Siempre que sea posible, utilice drenaje por gravedad en lugar de sistemas mecánicos. Los sistemas de gravedad son más fiables y no dependen del suministro de energía.
Las consideraciones de diseño incluyen:
Suelos inclinados (mínimo 1-2%)
Colocación estratégica de desagües de piso.
Tubería directa a lugares de descarga seguros
Los desagües del piso deben ubicarse en los puntos más bajos de la habitación para garantizar que el agua fluya naturalmente hacia ellos.
Consejos clave:
Utilice múltiples desagües para habitaciones grandes
Coloque drenajes cerca de bombas, válvulas y puntos de descarga de alivio.
Evite superficies planas donde se pueda acumular agua.
Cuando el drenaje por gravedad no es factible, se requiere un pozo de sumidero con una bomba de sumidero.
Recomendaciones de diseño:
Dimensione el pozo del sumidero para manejar la descarga máxima
Utilice bombas de sumidero dobles (servicio + reserva)
Proporcionar controles de nivel automáticos.
Incluir sistemas de alarma para niveles altos de agua.
Esto es especialmente importante en las salas de bombas del sótano.
Uno de los aspectos más críticos es garantizar que el sistema de drenaje pueda soportar el máximo flujo de agua.
Considere el peor de los casos:
Descarga de la válvula de alivio
Fuga de la bomba
Prueba de flujo de agua
Descarga de agua de refrigeración
El sistema de drenaje debe manejar el caudal combinado.
Incluya siempre un margen de seguridad (normalmente entre un 25 y un 50 %) para tener en cuenta condiciones inesperadas.
Si la descarga total estimada es de 50 GPM, el sistema de drenaje debe diseñarse para al menos 65 a 75 GPM.
Cuando se utilizan bombas de sumidero, es esencial una selección cuidadosa.
Capacidad
La bomba debe soportar caudales máximos.
Redundancia
Instale al menos dos bombas (de servicio y de reserva) para garantizar la confiabilidad.
Fuente de alimentación
Proporcione energía de respaldo si es posible, especialmente para instalaciones críticas.
Operación automática
Utilice interruptores de flotador o sensores de nivel para la activación automática.
Utilice materiales resistentes a la corrosión.
Proporcionar fácil acceso para mantenimiento
Instale válvulas de retención para evitar el reflujo.
Las bombas contra incendios diésel requieren atención especial debido a fuentes de agua adicionales.
Los motores diésel utilizan intercambiadores de calor que descargan continuamente agua de refrigeración.
Consideraciones de diseño:
Proporcionar líneas de drenaje dedicadas
Garantizar una ruta adecuada para evitar inundaciones.
Evite la descarga cerca de componentes eléctricos.
Aunque los sistemas de drenaje manejan agua, se deben considerar fugas accidentales de combustible o aceite.
Uso:
Separadores de agua y aceite
Sistemas de contención
Esto ayuda a prevenir la contaminación ambiental.
La construcción adecuada del piso es esencial para un drenaje eficaz.
Una pendiente del 1 al 2 % garantiza que el agua fluya hacia los desagües.
Evite:
Superficies planas
Depresiones que atrapan agua
Utilice revestimientos impermeables para proteger las superficies de hormigón y evitar daños a largo plazo.
Instale bombas y paneles de control sobre plataformas de concreto elevadas.
Beneficios:
Protección contra inundaciones menores
Acceso de mantenimiento mejorado
Los sistemas de drenaje no deben permitir que el agua vuelva a ingresar a la sala de bombas.
Instalar:
Preventores de reflujo
válvulas de retención
Para áreas propensas a inundaciones:
Eleve la sala de bombas por encima del nivel de inundación.
Instalar puertas estancas
Utilice sistemas de drenaje externos.
Estas medidas garantizan un funcionamiento continuo durante las emergencias.
Incluso el mejor diseño fracasará sin el mantenimiento adecuado.
Compruebe por:
Drenajes bloqueados
Funcionamiento de la bomba
Acumulación de agua
Pruebe las bombas de sumidero con regularidad para asegurarse de que funcionen correctamente.
Retire los residuos de:
Desagües de suelo
Pozos de sumidero
Tuberías de descarga
Un sistema de drenaje bien mantenido garantiza confiabilidad a largo plazo.
Muchas salas de bombas contra incendios sufren de un drenaje deficiente debido a errores evitables.
No considerar el flujo máximo conduce a inundaciones.
Las bombas de sumidero único crean un único punto de falla.
Las ubicaciones incorrectas de los drenajes provocan la acumulación de agua.
A menudo se subestima el caudal de agua de refrigeración.
Sin alarmas, las inundaciones pueden pasar desapercibidas.
Evitar estos errores mejora significativamente la confiabilidad del sistema.
Considere una sala de bombas contra incendios con:
Una bomba contra incendios eléctrica
Una bomba contra incendios diésel
Una bomba jockey
Identificar todas las fuentes de agua.
Calcular el flujo total de descarga
Diseñe la pendiente del piso hacia los desagües
Instalar múltiples desagües en el piso
Proporcionar pozo de sumidero con bombas duales
Agregar sistema de alarma de alto nivel
Garantizar el cumplimiento de NFPA 20
Este enfoque estructurado garantiza un sistema de drenaje robusto.
El drenaje de la sala de bombas contra incendios es un aspecto crítico, pero a menudo subestimado, del diseño del sistema de protección contra incendios. Un sistema de drenaje bien diseñado previene daños al equipo, garantiza el cumplimiento y garantiza un funcionamiento confiable durante emergencias.
Siguiendo las mejores prácticas, como el tamaño adecuado, la redundancia, el diseño del piso y el cumplimiento deNFPA 20—Los ingenieros y contratistas pueden mejorar significativamente la seguridad y confiabilidad de las instalaciones de bombas contra incendios.
Para los fabricantes de bombas contra incendios y diseñadores de proyectos, es esencial integrar las consideraciones de drenaje en las primeras etapas de la fase de diseño. No sólo protege equipos valiosos, sino que también garantiza que el sistema de protección contra incendios funcione cuando más importa.
Invertir en un diseño de drenaje adecuado no es sólo un requisito técnico: es un compromiso con la seguridad y el rendimiento a largo plazo.
