Diseñar un sistema de bomba contra incendios para un edificio de 50 pisos es fundamentalmente diferente de diseñar uno para una estructura de poca o media altura. A medida que aumenta la altura de los edificios, la presión estática, la complejidad de la zonificación, la estrategia de almacenamiento de agua y los requisitos de cumplimiento se vuelven significativamente más exigentes. Un sistema de bomba contra incendios diseñado adecuadamente garantiza un suministro confiable de agua con el flujo y la presión requeridos en los escenarios de incendio más remotos y críticos.
Para los ingenieros, contratistas y desarrolladores de protección contra incendios, comprender los principios detrás del diseño de sistemas de bombas contra incendios de gran altura es esencial para lograr el rendimiento, la seguridad y el cumplimiento de los códigos.
Comprender los desafíos de los edificios de 50 pisos
Un edificio de 50 pisos normalmente alcanza alturas de 150 a 250 metros, dependiendo de las dimensiones de piso a piso. A esta altura, el desafío más crítico es la presión estática de la cabeza.
Cada 10 metros de elevación vertical requiere aproximadamente 1 bar (14,5 psi) de presión solo para levantar agua. En un edificio de 200 metros, la presión estática por sí sola puede exceder los 290 psi en la base si se utiliza un sistema de zona única. Esto crea múltiples preocupaciones de diseño:
Presión excesiva en los pisos inferiores.
Sobretensión de tuberías, accesorios y válvulas.
Mayor riesgo de fugas y daños al equipo
Limitaciones del código sobre la presión máxima permitida
Debido a estos factores, la zonificación de presión no es opcional en edificios altos: es obligatoria.
Cumplimiento del código: NFPA 20 y estándares para rascacielos
En la mayoría de los proyectos internacionales, los sistemas de bombas contra incendios de gran altura deben cumplir con las normas NFPA, especialmente:
NFPA 20: Instalación de bombas estacionarias para protección contra incendios
NFPA 14: Instalación de sistemas de tubos verticales y mangueras
NFPA 13: Instalación de sistemas de rociadores
NFPA 20 define el rendimiento de la bomba contra incendios, los requisitos del controlador, la redundancia, las condiciones de succión y los procedimientos de prueba. En aplicaciones de gran altura, es común utilizar bombas contra incendios certificadas por UL para garantizar la certificación y la aceptación de la inspección.
Además, muchas jurisdicciones exigen:
Bombas contra incendios redundantes
Suministro de energía de emergencia
Protección sísmica
Salas de bombas resistentes al fuego
Determinación de los requisitos del flujo de incendios
El punto de partida del diseño del sistema de bomba contra incendios es determinar el flujo y la presión contra incendios requeridos. Esto depende de:
Clasificación de ocupación
Nivel de peligro
Densidad del sistema de rociadores
Requisitos del tubo vertical
Normas de la autoridad local de bomberos
Para una torre de uso mixto de 50 pisos, es posible que el diseño deba incluir:
Demanda de rociadores automáticos
Demanda de fuente vertical para extinción manual de incendios
Demanda del sistema combinado
Los sistemas de tuberías verticales en edificios de gran altura a menudo requieren 500 gpm para la tubería vertical más remota, con un flujo adicional que depende del número de tuberías ascendentes. Cuando se combina con la demanda de los rociadores, el flujo total del sistema puede alcanzar entre 1000 y 2500 gpm o más.
Una vez que se determina el flujo, se debe calcular la presión residual requerida en la salida más alta y remota.
Cálculos de presión estática y residual
El diseño de bombas contra incendios de gran altura requiere cálculos hidráulicos precisos.
Los componentes clave incluyen:
Altura estática (diferencia de altura entre la bomba y la salida más alta)
Pérdida por fricción en bandas verticales.
Pérdida por fricción en ramales horizontales.
Presión residual requerida en el punto de descarga
Margen de seguridad
Por ejemplo:
Si el cabezal del rociador más alto está a 180 metros por encima de la bomba, el cabezal estático equivale aproximadamente a 256 psi. Si la presión residual requerida en esa altura es de 15 psi y las pérdidas por fricción suman un total de 20 psi, entonces:
Presión total de descarga de la bomba requerida =
256 + 15 + 20 = 291 psi
Una presión tan alta no es práctica para un sistema de zona única, lo que lleva al siguiente principio de diseño: la zonificación de presión.
Estrategia de zonificación de presión
Un edificio de 50 pisos normalmente utiliza de dos a cuatro zonas de presión.
Cada zona sirve a un rango vertical definido, como por ejemplo:
Zona 1: Pisos 1 a 15
Zona 2: Pisos 16-30
Zona 3: Pisos 31 a 50
Cada zona tiene:
Bomba contra incendios dedicada o válvulas reductoras de presión
Bandas independientes
Presión máxima de trabajo controlada
La zonificación reduce la presión excesiva en los pisos inferiores y garantiza que los componentes funcionen dentro de límites seguros. También mejora la confiabilidad del sistema y la flexibilidad de mantenimiento.
Hay dos enfoques principales:
Configuración de bomba en serie
Salas de bombas separadas para las zonas superiores
En edificios muy altos, los pisos mecánicos intermedios pueden albergar bombas de refuerzo contra incendios para abastecer las zonas superiores.
Seleccionar el tipo correcto de bomba contra incendios
Elegir el tipo de bomba adecuado es fundamental para el rendimiento en edificios de gran altura.
Las opciones comunes incluyen:
Bomba de caja dividida horizontal
Adecuado para caudales altos y presiones moderadas. Fácil mantenimiento. A menudo se utiliza en zonas bajas.
Bomba contra incendios de turbina vertical
Ideal cuando la fuente de agua es un tanque o sumidero subterráneo. También apto para aplicaciones de alta presión. Común en edificios de gran altura con espacio limitado en la sala de bombas.
Bomba en línea vertical multietapa
Puede alcanzar alta presión pero debe evaluarse cuidadosamente para verificar el cumplimiento del código.
Para edificios de 50 pisos que requieren alta presión de descarga, con frecuencia se seleccionan bombas contra incendios de turbina vertical o multietapa.
Como fabricante de bombas contra incendios de turbina vertical, a menudo vemos este tipo especificado en proyectos de gran altura porque:
Maneja requisitos de alta presión
Funciona bien con tanques de agua profundos
Proporciona un rendimiento estable
Cumple con los requisitos UL y NFPA 20
Bombas contra incendios eléctricas versus diésel
La confiabilidad de la energía es crucial en los edificios de gran altura.
Bomba contra incendios eléctrica
Menor mantenimiento
Operación limpia
Adecuado cuando se dispone de energía eléctrica confiable y generador de emergencia

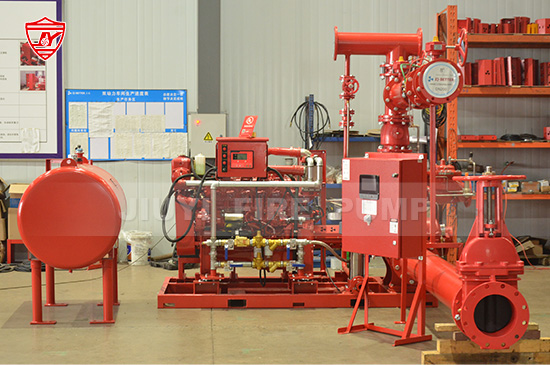

Bomba contra incendios con motor diésel
Independiente de la red pública
Altamente confiable durante cortes de energía
A menudo requerido por código como respaldo
En muchos edificios de 50 pisos, los ingenieros especifican:
Una bomba contra incendios eléctrica (primaria)
Una bomba contra incendios diésel (de respaldo)
Una bomba jockey para mantenimiento de presión.
La redundancia garantiza el cumplimiento y la protección ininterrumpida.
Consideraciones de diseño de la sala de bombas contra incendios
Las salas de bombas contra incendios en edificios de gran altura deben cumplir criterios estrictos.
Factores clave de diseño:
Ubicado en el nivel más bajo (generalmente sótano)
Recinto resistente al fuego de dos horas
Ventilación adecuada (especialmente para bombas diésel)
Drenaje y pendiente del suelo.
Espacio suficiente para espacio libre de mantenimiento
Diseño de tubería de succión para evitar la cavitación.
El diseño de succión adecuado es fundamental. NFPA 20 requiere:
Longitud de tubería recta antes de la succión de la bomba
Evitar codos directamente en la entrada de la bomba
Condiciones positivas de cabezal de succión
La tubería de succión inadecuada es una causa común de falla de la bomba durante las pruebas.
Estrategia de almacenamiento y suministro de agua
Los edificios de gran altura requieren un suministro de agua fiable.
Las opciones incluyen:
Tanque de agua subterráneo contra incendios
Común y estable. Funciona bien con bombas contra incendios de turbina vertical.
Combinación de agua urbana + tanque
Garantiza la redundancia.
Tanque de techo por gravedad
Se utiliza en algunas regiones para proporcionar presión inicial antes de la activación de la bomba.
El tamaño del tanque debe tener en cuenta:
Duración requerida del incendio (a menudo entre 60 y 120 minutos)
Demanda total de flujo contra incendios
Capacidad de recarga
En muchos edificios de 50 pisos, los tanques superan los 300 a 1.000 metros cúbicos, según el nivel de peligro.
Diseño de bomba jockey
La bomba jockey mantiene la presión del sistema y evita arranques innecesarios de la bomba contra incendios.
Un tamaño inadecuado de la bomba jockey puede causar:
Ciclos frecuentes de bombas contra incendios
inestabilidad de presión
Desgaste excesivo
El flujo de la bomba jockey suele ser del 1 al 5 % del flujo de la bomba contra incendios principal, con una presión de descarga ligeramente más alta que la configuración de activación de la bomba principal.
Manejo de la alta presión en los pisos inferiores
Incluso con la zonificación, los pisos inferiores pueden experimentar una presión excesiva.
Las soluciones incluyen:
Válvulas reductoras de presión (PRV)
Válvulas de manguera reguladoras de presión
Válvulas de alivio de presión en la descarga de la bomba.
El código a menudo limita la presión máxima del sistema a 175 psi a menos que se utilicen componentes clasificados para alta presión.
La selección y prueba cuidadosas de las válvulas son esenciales.
Pruebas y puesta en servicio del sistema
Antes de la ocupación, todo el sistema de bomba contra incendios debe someterse a:
Prueba hidrostática
Prueba de flujo a capacidad nominal
Pruebas funcionales del controlador
Pruebas de rendimiento del motor diésel.
Verificación de alarma
Las pruebas de flujo deben verificar:
100% de flujo nominal a presión nominal
150 % de flujo a una presión nominal mínima del 65 %
La puesta en servicio adecuada garantiza la confiabilidad del sistema cuando más se necesita.
Fiabilidad y redundancia
Para un edificio de 50 pisos, la falla del sistema no es aceptable.
Las mejores prácticas incluyen:
Bombas contra incendios duales
Fuente de alimentación independiente
contrahuellas separadas
apuntalamiento sísmico
Programa de mantenimiento regular
Un sistema bien diseñado considera no sólo el rendimiento hidráulico sino también la confiabilidad operativa a largo plazo.
Errores de diseño comunes que se deben evitar
Bombas sobredimensionadas sin zonificación
Ignorar el impacto estático en la cabeza
Disposición inadecuada de la tubería de succión
Subestimar la pérdida por fricción
Seleccionar componentes de clase de presión incorrecta
Ventilación inadecuada de la sala de bombas.
El diseño de bombas contra incendios de gran altura requiere coordinación entre ingenieros mecánicos, eléctricos, estructurales y de protección contra incendios.
Conclusión
Diseñar un sistema de bomba contra incendios para un edificio de 50 pisos es una tarea de ingeniería compleja que requiere un cálculo hidráulico cuidadoso, un estricto cumplimiento de las normas NFPA, una estrategia de zonificación adecuada y una selección confiable de equipos.
Los principios clave incluyen:
Cálculo preciso del flujo y la presión del fuego.
Control de presión multizona
Bombas contra incendios con capacidad de alta presión
Configuración de bomba y energía redundante
Diseño de sala de bombas y almacenamiento de agua que cumple con el código
Con el enfoque de diseño correcto y un equipo de bombas contra incendios de alta calidad, un edificio de 50 pisos puede lograr un rendimiento de protección contra incendios seguro, estable y compatible durante décadas.
Para proyectos de gran altura, seleccionar fabricantes de bombas contra incendios con experiencia que comprendan los requisitos de NFPA 20, las aplicaciones de alta presión y las soluciones de turbinas verticales es esencial para garantizar la confiabilidad y seguridad del sistema a largo plazo.
