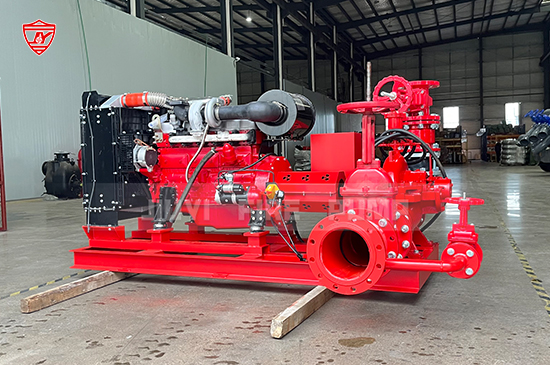

يعد تجويف مضخة الحريق مشكلة هيدروليكية خطيرة يمكن أن تقلل من أداء المضخة، وتسبب الاهتزاز والضوضاء، وتلف المكونات الداخلية، وتضر بموثوقية نظام الحماية من الحرائق. يعد فهم أسباب التجويف وكيفية الوقاية منه أمرًا ضروريًا لمصممي مضخات الحريق والمقاولين وفرق الصيانة وأصحاب المرافق.
في قلب المشكلة يوجد رأس الشفط الإيجابي الصافي، المعروف باسم NPSH. عندما يصبح الضغط المتوفر عند شفط المضخة منخفضًا جدًا مقارنة بالضغط الذي تتطلبه المضخة، يمكن أن يبدأ الماء في التبخر محليًا. يمكن أن تنهار فقاعات البخار الناتجة أثناء انتقالها إلى مناطق الضغط العالي داخل المضخة، مما يؤدي إلى حدوث صدمة واهتزاز وضوضاء واحتمال إتلاف المكره والمكونات الأخرى.
.jpg)
يحدث التجويف عندما ينخفض الضغط المحلي للماء إلى ما دون ضغط البخار. في ظل هذه الظروف، تتشكل فقاعات بخار صغيرة داخل السائل. ومع تحرك الماء عبر المضخة وزيادة الضغط مرة أخرى، تنهار الفقاعات بسرعة.
يمكن أن تكون هذه العملية ضارة بشكل خاص حول عين المكره والمناطق الأخرى التي تتغير فيها سرعة الماء وضغطه بسرعة.
بالنسبة لمضخات الحريق، يعد التجويف أكثر من مجرد مشكلة تتعلق بأداء المعدات. تعد مضخة الحريق عنصرًا حاسمًا في نظام الحماية من الحرائق وقد تكون مطلوبة لتوصيل التدفق والضغط المقدر أثناء حالة الطوارئ. قد تواجه المضخة التي تعرضت لأضرار كبيرة في التجويف انخفاضًا في الأداء الهيدروليكي أو اهتزازًا مفرطًا أو مشاكل ميكانيكية عندما يكون التشغيل الموثوق به هو الأكثر أهمية.
ولذلك ينبغي النظر في التجويف أثناء اختيار المضخة، والتصميم الهيدروليكي، والتركيب، والتشغيل، والاختبار، والصيانة.
المشكلة الأساسية هي عدم كفاية الضغط عند شفط المضخة. من الناحية الهندسية، يمكن أن يصبح رأس الشفط الإيجابي الصافي المتوفر أقل من رأس الشفط الإيجابي الصافي الذي تتطلبه المضخة.
عدة شروط يمكن أن تساهم في هذه المشكلة
وبالتالي يمكن أن تنشأ مشكلة التجويف خارج المضخة نفسها. قد يتم تصنيع المضخة واختبارها بشكل صحيح، بينما يخلق النظام المثبت ظروفًا لا توفر ضغط شفط كافيًا.
يجب فهم مصطلحين مهمين عند تقييم تجويف مضخة الحريق: NPSHA وNPSHR.
يمثل NPSHA رأس الشفط المتوفر فعليًا للمضخة في ظل ظروف تشغيل النظام.
يعتمد على عوامل مثل:
ونظرًا لأن هذه العوامل يتم تحديدها إلى حد كبير من خلال تصميم النظام وتركيبه، فإن NPSHA تتأثر بشدة بظروف المشروع.
يمثل NPSHR رأس الشفط الذي تتطلبه مضخة معينة في حالة تشغيل محددة. يتم تحديده من بيانات أداء المضخة ويختلف باختلاف تصميم المضخة وسرعتها وتدفقها.
مع زيادة تدفق المضخة، يمكن أن يزيد NPSHR أيضًا. وهذا مهم بشكل خاص عند تقييم مضخة الحريق في ظروف التشغيل عالية التدفق.
العلاقة الأساسية واضحة ومباشرة
يجب أن يكون NPSHA أكبر من NPSHR في ظل ظروف التشغيل المعمول بها.
تحدد مواد NFPA 20 NPSH الموردة وNPSH المطلوبة كاعتبارات مهمة لتركيبات مضخة الحريق. يجب أن تزود حالة الشفط المتوفرة المضخة بما يكفي من NPSH لظروف التشغيل المحددة.
يجب دائمًا تحديد متطلبات التصميم الدقيقة وهوامش الأمان المطبقة وفقًا لإصدار معيار الحماية من الحرائق المطبق واللوائح المحلية ومواصفات المشروع ومتطلبات الشركة المصنعة للمضخة '؛s.
قد تتعرض مضخة الحريق لانخفاض ضغط الشفط عندما ينخفض مستوى الماء في خزان الإمداد.
يمكن أن يصبح هذا مهمًا بشكل خاص أثناء حدوث حريق طويل الأمد. قد يبدو مستوى الماء الأولي كافيًا أثناء الفحص العادي، لكن الرأس المتاح يمكن أن يتغير مع استهلاك الماء.
لهذا السبب، يجب أن تأخذ الحسابات الهيدروليكية لمضخة الحريق في الاعتبار الحد الأدنى لمستوى المياه ذي الصلة بدلاً من الاعتماد فقط على مستوى التشغيل العادي.

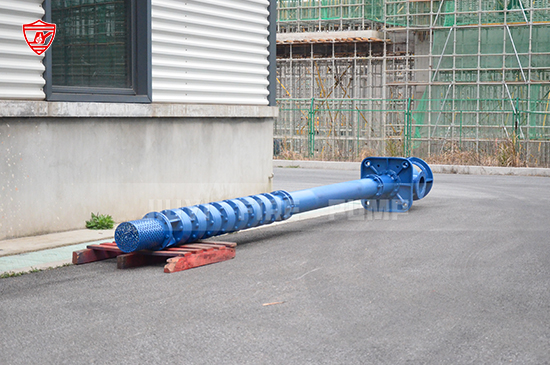

عندما يتم تركيب مضخة فوق مصدر المياه الخاص بها، فإن المسافة العمودية بين المضخة ومستوى الماء يمكن أن تقلل الضغط المتاح عند شفط المضخة.
كلما زاد رفع الشفط، زاد الانخفاض المحتمل في NPSHA.
ولذلك ينبغي النظر في موقع المضخة خلال المراحل الأولى من تصميم نظام الحماية من الحرائق وليس بعد الانتهاء بالفعل من ترتيبات البناء وتخزين المياه.
يمكن لأنابيب الشفط الصغيرة جدًا أن تنتج سرعة زائدة للمياه وفقدان الاحتكاك.
هذه الخسائر تقلل من الضغط المتوفر عند مدخل المضخة. لذلك قد يكون لدى النظام مصدر مياه مناسب ولكنه لا يزال يعاني من عدم كفاية NPSHA بسبب ترتيب أنابيب الشفط.
ينبغي أخذ قطر أنبوب الشفط وطوله وتركيباته وصماماته وتكوينه في الاعتبار أثناء التصميم الهيدروليكي.
يمكن أن تؤدي الأكواع والمخفضات والصمامات والتجهيزات الأخرى إلى فقدان ضغط إضافي وإزعاج التدفق الداخل إلى المضخة.
يمكن أن تكون ظروف الدخول السيئة مشكلة بشكل خاص عندما يتم تركيب التركيبات بالقرب من شفط المضخة.
يجب أن يوفر ترتيب الشفط المصمم جيدًا تدفقًا مستقرًا وموحدًا إلى المضخة مع تقليل الخسائر الهيدروليكية غير الضرورية.
لا يزال من الممكن أن يؤدي أنبوب الشفط الذي تم تصميمه بشكل صحيح إلى حدوث مشاكل في التجويف إذا أصبح مقيدًا.
تشمل الأسباب المحتملة ما يلي:
ولذلك يجب على فرق الصيانة فحص مسار الشفط بالكامل عند التحقق من ضوضاء المضخة أو اهتزازها أو فقدان الأداء غير المبرر.
تؤثر درجة حرارة الماء على ضغط البخار. مع زيادة درجة حرارة الماء، يتغير الضغط المطلوب لمنع تكوين البخار أيضًا.
وهذا يعني أن النظام الذي يعمل بشكل طبيعي في ظل مجموعة واحدة من الظروف قد يكون له هامش تجويف منخفض في ظل ظروف درجات الحرارة المرتفعة.
ولذلك ينبغي أخذ درجة الحرارة في الاعتبار عند تقييم NPSH، خاصة بالنسبة للمنشآت المعرضة للبيئات الحارة أو التغيرات الموسمية الكبيرة في درجات الحرارة.

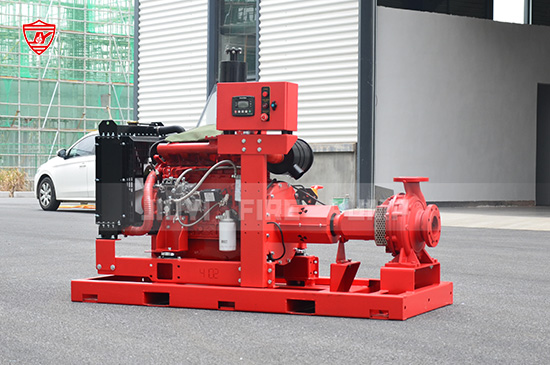

تم تصميم مضخات الحريق لتعمل بسرعات محددة. تؤدي زيادة سرعة المضخة إلى تغيير ظروف التشغيل الهيدروليكية ويمكن أن تزيد من متطلبات المضخة '؛s NPSH.
وبالتالي فإن تردد المحرك غير الصحيح أو إعدادات السائق أو سرعة محرك الديزل يمكن أن يساهم في حدوث مشكلات هيدروليكية.
أثناء التشغيل واستكشاف الأخطاء وإصلاحها، يجب التحقق من سرعة المضخة مقابل بيانات المضخة والسائق المعتمدة.
يمكن أن يساعد التعرف على التجويف مبكرًا في منع حدوث أضرار أكثر خطورة.
تشمل العلامات التحذيرية النموذجية الضوضاء غير العادية والاهتزاز والضغط غير المستقر وانخفاض التدفق وانخفاض أداء المضخة.
قد تنتج مضخة الطرد المركزي المجوفة صوتًا مشابهًا للحصى أو الحجارة التي تتحرك عبر المضخة. يحدث هذا بسبب تكوين وانهيار فقاعات البخار.
قد تشمل العلامات الأخرى ما يلي:
ومع ذلك، فإن هذه الأعراض لا تقتصر على التجويف. يمكن أن تنتج أعراض مماثلة عن دخول الهواء إلى خط الشفط، أو مشاكل ميكانيكية، أو محاذاة غير مناسبة، أو ظروف هيدروليكية أخرى.
ولهذا السبب، ينبغي تشخيص التجويف باستخدام بيانات التشغيل بدلاً من الاعتماد فقط على الصوت أو الاهتزاز.
النهج الأكثر فعالية هو معالجة التجويف أثناء تصميم النظام.
يجب أن تلبي مضخة الحريق المحددة التدفق والضغط المطلوبين أثناء التشغيل داخل الشركة المصنعة '؛s النطاق الهيدروليكي المحدد.
ينبغي مراجعة منحنيات المضخة مع متطلبات NPSH. لا يكفي النظر فقط في التدفق المقدر والضغط المقدر.
يجب أن يقلل نظام الشفط من خسائر الاحتكاك غير الضرورية ويوفر ظروف تدفق مناسبة عند مدخل المضخة.
يعتبر:
الهدف هو الحفاظ على ضغط شفط كافٍ طوال نطاق التشغيل المطلوب.
يجب أن يوفر مصدر المياه الكمية المطلوبة من المياه في ظل ظروف التشغيل ذات الصلة.
بالنسبة للأنظمة التي تغذيها الخزانات، ينبغي النظر في أدنى مستوى متوقع لمياه التشغيل. وبالنسبة لإمدادات المياه الأخرى، ينبغي أيضًا تقييم التغيرات في الضغط والتدفق المتاحين.
يجب أن تعمل مضخة الحريق بالسرعة المقدرة المحددة لها.
بالنسبة لمضخات الحريق الكهربائية، تحقق من الإمداد الكهربائي وظروف تشغيل المحرك. بالنسبة لمضخات الحريق التي تعمل بالديزل، تحقق من سرعة المحرك وأدوات التحكم المرتبطة بها.
يجب ألا تركز الصيانة فقط على المضخة نفسها.
يجب فحص مسار الشفط الكامل بحثًا عن القيود والصمامات المغلقة أو المغلقة جزئيًا والحطام وتسرب الهواء وغيرها من الظروف التي يمكن أن تقلل من أداء الشفط.

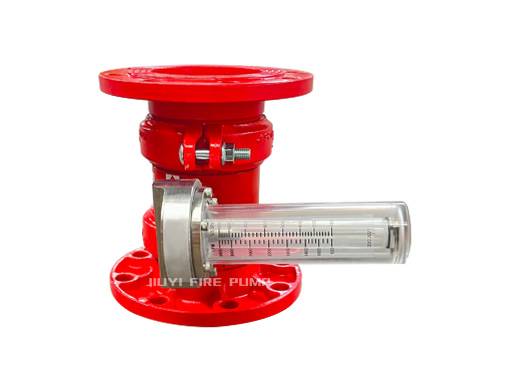

يوفر اختبار مضخة الحريق فرصة لتحديد التغيرات في سلوك المضخة.
إذا تعرضت المضخة لاهتزاز أو ضوضاء غير عادية، أو أنتجت ضغطًا غير مستقر، أو فشلت في تحقيق الأداء المتوقع، فيجب فحص ظروف الشفط بدلاً من افتراض أن المضخة نفسها معيبة.
يلعب مصنعو مضخات الحريق دورًا مهمًا في تقليل مخاطر التجويف من خلال التصميم الهيدروليكي للمضخة واختبار الأداء ودعم التطبيقات.
يجب أن تكون الشركة المصنعة الموثوقة قادرة على توفير معلومات أداء المضخة المناسبة، بما في ذلك التدفق والضغط والسرعة وبيانات NPSH ذات الصلة.
يمكن أن يساعد اختبار المصنع أيضًا في التحقق من أن المضخة تعمل وفقًا لخصائصها الهيدروليكية المقصودة قبل الشحن.
ومع ذلك، فإن أداء المصنع لا يضمن أن النظام المثبت لن يتعرض للتجويف أبدًا. يمكن أن تختلف الظروف الميدانية الفعلية عن ظروف المصنع. يؤثر مستوى الماء وأنابيب الشفط ودرجة الحرارة والارتفاع والتجهيزات وظروف التشغيل على البيئة الهيدروليكية التي تعمل فيها المضخة.
ولهذا السبب يعد التواصل بين الشركة المصنعة للمضخة ومصمم النظام والمثبت ومالك المشروع أمرًا ضروريًا.
عند الاشتباه في حدوث تجويف، ابدأ بأبسط الفحوصات الممكنة واعمل على إجراء تقييم هيدروليكي كامل.
تحقق مما يلي:
يعد النهج المنهجي أكثر فعالية من استبدال مكونات المضخة دون تحديد السبب الأساسي.
تم تصميم أنظمة الحماية من الحرائق وفقًا للموثوقية. قد تظل مضخة الحريق خاملة لفترات طويلة ومن ثم يُطلب منها البدء وتقديم أدائها المحدد على الفور.
يمكن أن يؤدي التجويف إلى إتلاف المكونات الهيدروليكية تدريجيًا حتى عندما تستمر المضخة في العمل. إذا تم تجاهل المشكلة، فقد يصبح التآكل والاهتزاز وتدهور الأداء الناتج خطيرًا بشكل متزايد.
أفضل استراتيجية هي الوقاية.
إن الاختيار المناسب للمضخة، والحسابات الهيدروليكية الدقيقة، وأنابيب الشفط المناسبة، وإمدادات المياه الكافية، والتركيب الصحيح، والتشغيل، والفحص المنتظم، كلها عوامل تساهم في تشغيل مضخة الحريق بشكل موثوق.
.jpg)
يعد تجويف مضخة الحريق مشكلة هيدروليكية في الأساس، ولكن عواقبه يمكن أن تصبح ميكانيكية وتشغيلية. المفتاح هو فهم العلاقة بين NPSH المتاحة وNPSH المطلوبة.
تحتاج مضخة الحريق إلى ظروف شفط مناسبة لتحويل إمدادات المياه المتاحة إلى التدفق والضغط المطلوبين. عندما يصبح ضغط الشفط منخفضًا جدًا، يمكن أن تتشكل فقاعات البخار وتنهار داخل المضخة، مما قد يتسبب في حدوث ضوضاء واهتزاز وتآكل وفقدان الأداء.
بالنسبة للمصممين والمقاولين، تبدأ الوقاية من التجويف بمصدر المياه واختيار المضخة وتصميم أنابيب الشفط. بالنسبة لفرق الصيانة، فهذا يعني مراقبة أداء المضخة والتحقيق في الضوضاء غير الطبيعية أو الاهتزاز أو تقلبات الضغط أو انخفاض التدفق قبل أن يصبح الضرر شديدًا.
إن اختيار مضخة حريق مصممة بشكل صحيح والعمل بشكل وثيق مع الشركة المصنعة أثناء الاختيار وتصميم النظام يمكن أن يقلل بشكل كبير من خطر التجويف ويساعد في الحفاظ على أداء يمكن الاعتماد عليه للحماية من الحرائق طوال عمر النظام.
